一、技術核心：非滿管電磁流量計的測量原理與優勢

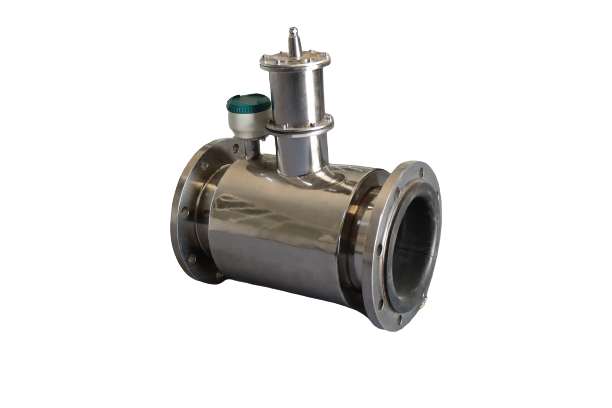

非滿管電磁流量計通過流速-面積法實現動態計量，其核心組件包括電磁流速傳感器、超聲水位傳感器及流量顯示儀。其工作原理基于法拉第電磁感應定律：當導電液體切割磁力線時，電極間產生與流速成正比的感應電勢，結合實時測量的液位高度（通過超聲波或電容式傳感器），自動計算管道橫截面積，得出瞬時流量與累積流量。
技術優勢：
直接測量：無需依賴液位差或巴歇爾槽等間接推算，測量精度達±2.5%，流速精度±1.0%，液位精度±2mm；
雙向計量：支持正向與反向流量測量，適應雨污分流場景的復雜流態；
抗干擾性強：電極與襯里材料（如PTFE、PFA）可耐受酸堿腐蝕，適應污水介質；
動態響應快：流速測量范圍0.05-10m/s，可實時捕捉降雨初期與后期的流量突變。
二、截流井動態計量需求：雨污分流的“精準控水”關鍵點
截流井是雨污分流系統的核心節點，其功能包括：
初期雨水截流：將污染嚴重的初期雨水導入污水管網；
雨量分級控制：根據降雨強度動態調整截流倍數，避免污水廠超負荷；
防內澇保障：暴雨時快速排放后期雨水，防止城市內澇。
動態計量挑戰：
液位波動劇烈：降雨期間液位可能在0.1-3m范圍內快速變化；
流態復雜：存在渦流、氣液混合等非穩定流態；
介質腐蝕性：污水含氯離子、硫化物等腐蝕性成分；
維護便捷性：需在有限空間內實現快速檢修與校準。
三、非滿管電磁流量計在截流井中的動態計量方案
1. 設備選型與配置
口徑匹配：根據截流井設計流量選擇公稱通徑（DN300-DN6000mm），確保流速在0.3-3m/s范圍內（自清潔流速）；
襯里與電極材料：
襯里：污水介質選用PTFE（耐濃酸濃堿）或PFA（耐高溫強腐蝕）；
電極：通用場景選用316L不銹鋼，強腐蝕場景選用哈氏合金C-276或鉑銥合金；
防護等級：地下安裝選用IP68（防浸沒），地上安裝選用IP67（防濺水）；
通訊接口：配置RS485/Modbus協議，接入智慧管網監測系統，實現遠程數據傳輸與控制。
2. 安裝與調試要點
安裝位置：
優先選擇管道下游直管段≥10D（D為管徑）的位置，避免渦流干擾；
若空間受限，可采用U型管段或增設整流器，優化流態；
液位校準：
通過超聲波液位計或電容式液位傳感器實時校準液位高度；
定期清理傳感器表面污垢，防止液位測量偏差；
流速標定：
使用便攜式超聲波流量計進行交叉驗證，確保流速測量精度；
根據季節性水質變化（如SS含量），調整流速測量閾值。
3. 動態控制策略
雨量分級控制：
晴天模式：截流閥全開，污水100%進入污水管網；
初雨模式：雨量計觸發后，截流閥按預設流量（如50L/s）限流，截留初期雨水；
暴雨模式：當液位超過警戒值時，截流閥部分關閉，優先排放后期雨水；
流量反饋調節：
非滿管電磁流量計實時監測截流井出水流量，反饋至PLC控制系統；
通過PID算法動態調整截流閥開度，確保流量穩定在設定值±5%范圍內；
異常預警：
當流量突變（如超過設計流量20%）或液位持續上漲時，觸發報警并啟動應急排澇泵。
四、典型應用案例：太原市雨污分流改造項目
1. 項目背景
太原市原有合流制管網導致雨季污水溢流、道路積水嚴重。2024年改造中，新建截流井并安裝非滿管電磁流量計，實現雨污精準分流。
2. 實施方案
設備配置：
流量計：DN500非滿管電磁流量計，襯里材料氯丁橡膠，電極材料316L不銹鋼；
液位計：超聲波液位計，量程0-3m，精度±1mm；
控制系統：PLC+SCADA系統，支持遠程監控與自動調節；
控制邏輯：
晴天：截流閥開度100%，污水流量≤80L/s；
初雨：降雨前2mm截流，流量限制為50L/s；
暴雨：液位≥1.5m時，截流閥開度降至30%，優先排澇；
效果驗證：
改造后污水截流率提升至95%，初期雨水污染物截留量增加40%；
雨季道路積水時間從2小時縮短至15分鐘，市民投訴率下降80%。
非滿管電磁流量計在雨污分流截流井中具有高精度、低維護、強適應性等優勢，是動態計量與精準控水的常用方案。
